ACHTUNG

Aktuell (23.9.2021) können unter dem Link auf der KiCAD Website nur noch die Bibliotheken im neuen KiCAD 6 Format als komplettes ZIP heruntergeladen werden. Diese sind aber nicht kompatibel zur Zeit noch aktuellen Version KiCAD 5.

Die passenden Versionen (und ältere Versionen) können aus GitLab heruntergeladen werden

Repository der gewünschten Bibliothek auswählen
Links im Menü Deployment - Releases wählen
ZIP File der gewünschten KiCAD Version herunterladen
Dateien an gewünschte Stelle kopieren

Download: http://kicad-pcb.org/download/

Dokumentation

Getting Started

Dokumentation

Tutorials

Konfiguration Bibliotheken

Die Liste der konfigurierten Symbol- und Footprintbibliotheken befindet sich unter /AppData/Roaming/kicad in den Dateien

sym-lib-table
fp-lib-table

Die Dateien können mit einem Texteditor bearbeitet werden.

Knowledge base

KiCAD

KiCAD EDA Programm

Dokumentation

Konfiguration Bibliotheken

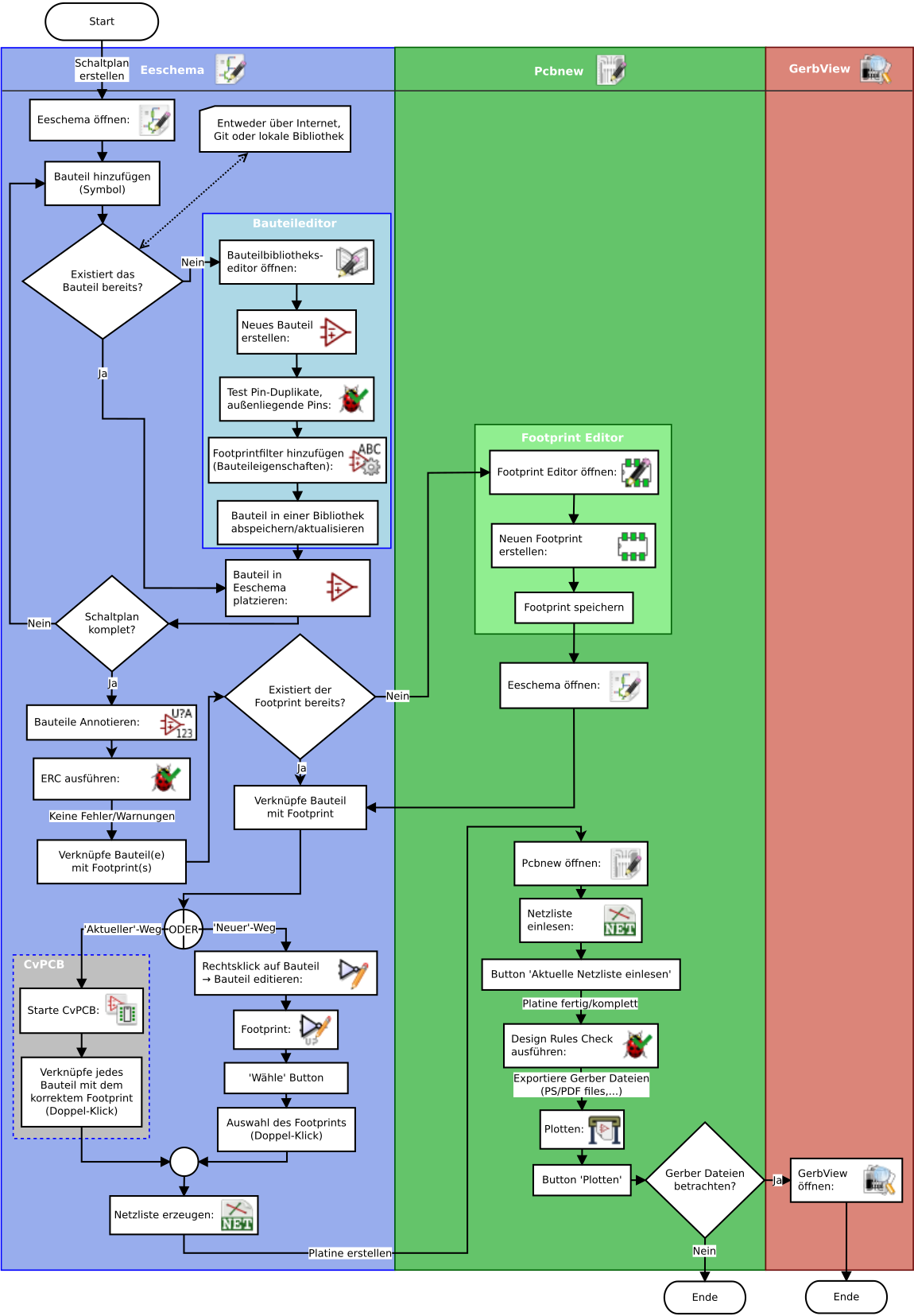

Workflow
